静态扭矩传感器NJ-205

一、概述:
        静态扭矩传感器NJ205是根据电阻应变为敏感元件和集成电路构成的一体化产品。
        传感器的稳定性和可靠性方面得到了明显改善,该产品被广泛应用于试验机、静止扭矩检测等测试系统中,由于该产品出色的稳定性、较高的测量精度和高的性价比而受到用户的赞誉。
1

二、特点:

1、电阻应变式原理。
2、精度高。
3、性能稳定可靠,大量程扭矩测量。
4、安装使用方便。


三、主要技术参数:
量程 0-2500N.m 灵敏度 1.5-2mV 飞线性误差 <0.05%F.S
滞后误差 <0.05%F.S 复性性误差 <0.03%F.S 蠕变 <0.05%F.S
零点输出 <±1%F.S 温度零点变化 <0.05%F.S/10 温度输出变化 <0.05%F.S/10℃
绝缘电阻 >2000MΩ 工作温度 -10-+55℃ 安全限负载 120%F.S
输入电阻 400±50Ω 输出电阻 350±3.5Ω 激励电压 5-12V

四、规格:

10-80N.m

100-500N.m

1000N.m

2000.Nm

    A

85

155

155

    B

14

20

30

C

15

30

30

Φ1

Φ60

Φ99

Φ125

Φ2

Φ30

Φ50

Φ75

Φ3

Φ45

Φ80

Φ105

Φ4

4-Φ7

4-Φ10.5

4-Φ12.5

8-Φ12.5

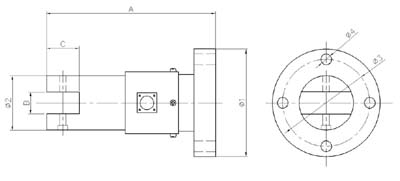

五、外型尺寸图:
