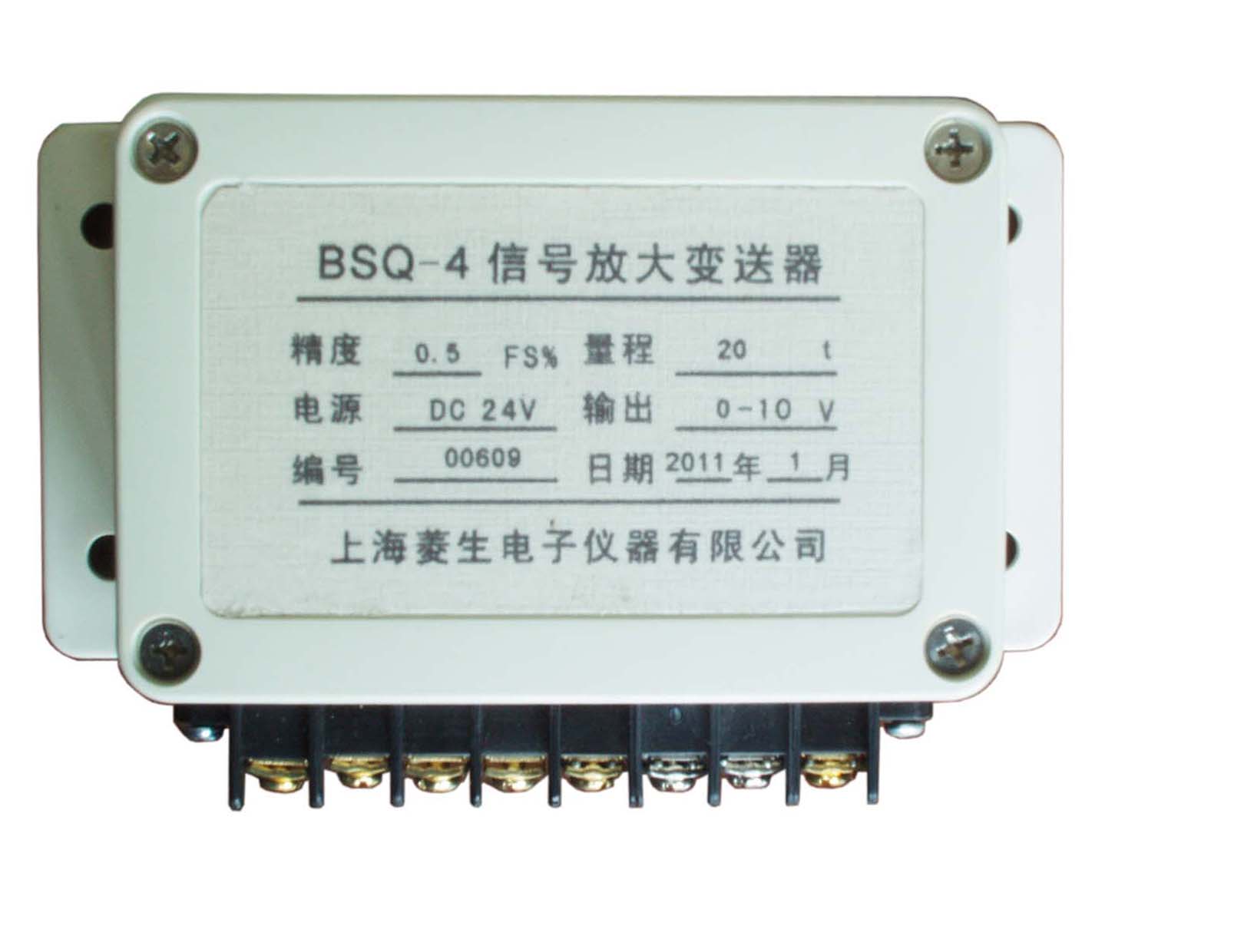

信号放大变送器BSQ-4

一、概述：: BSQ-4信号放大变送器是本厂新近开发的产品。该产品运用经典电路、故集成化程度高，采样速度快，抗干扰性强，长期稳定性好，操作简便等特点即可与压力传感器、称重传感器等毫伏信号输入的产品，经过电路放大、整形、滤波，输出0-10V等标准信号功能。组成一个具有实时动态检测系统。; 产品主要适用于各行业的气相、液相以及负荷称重检测和控制的不同场合。
二、主要技术参数：: 1、输入信号：DC0.8-3mV模拟信号; 2、输出信号：0-10V等模拟信号; 3、桥路电压：DC8V; 4、精度等级：0.5级; 5、负载电阻：750欧姆; 6、工作条件：温度：-10-50℃; 8、工作条件：湿度：≤90%RH; 7、储运温度：-10-60℃; 8、工作电源：DC 24V; 9、外形尺寸：132*68*50mm; 10、重量：180g

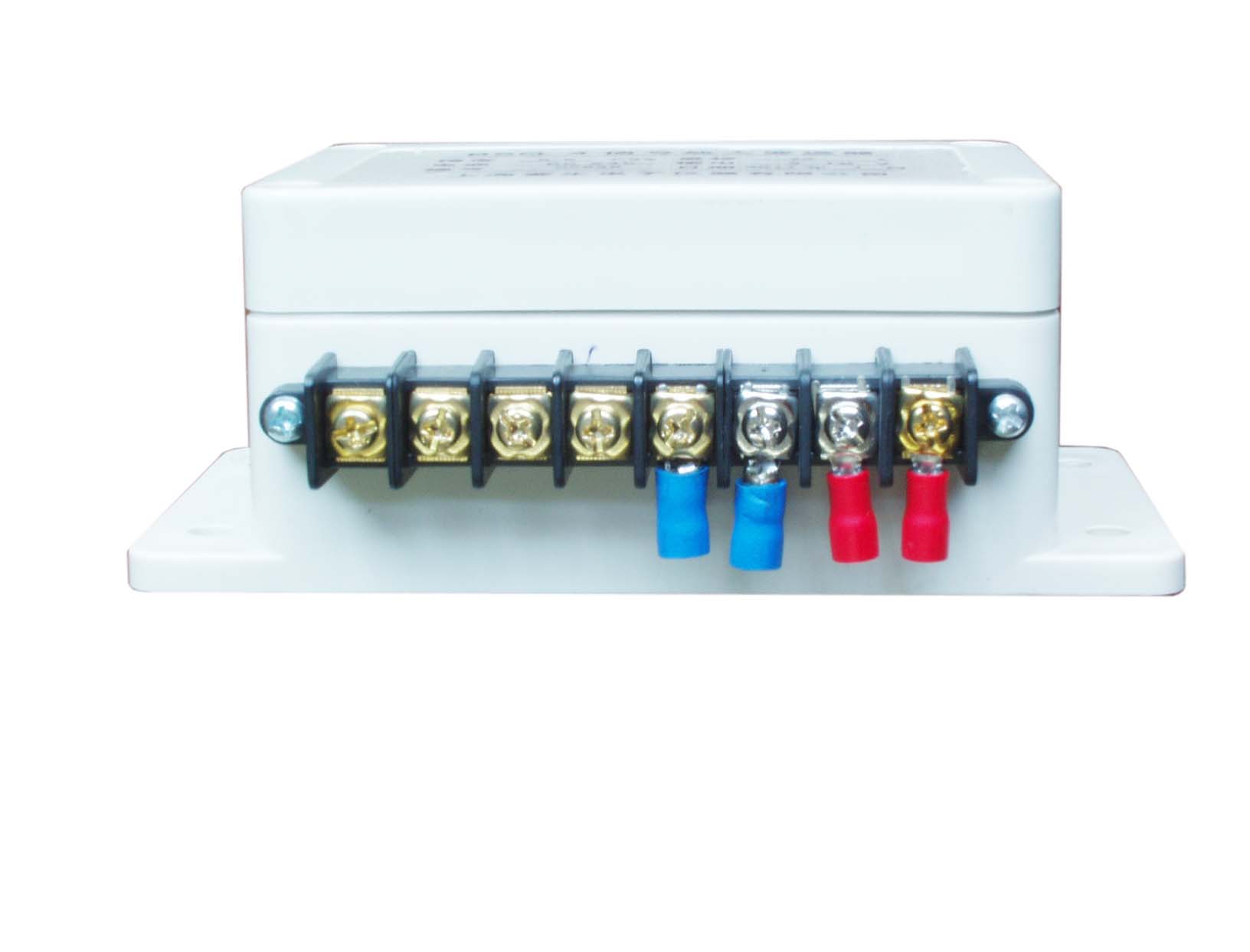

三、接线方式：: 接线方式：; S- S+ E- E+ V- V+ V- V+; 蓝黄黑红输输输输; 信信电电输输输输; 信信电电输输输输; 号号源源出出入入; 负正负正信信信信; 负正负正号号号号; 信信 ↑ 电电负正负正; 传感器接线方式（输出信号0-10V）（输入信号DC24V）
