静态扭矩传感器Nj200

一、概述:
静态扭矩传感器NJ200是根据电阻应变为敏感元件和集成电路构成的一体化产品。
传感器的稳定性和可靠性方面得到了明显改善,该产品被广泛应用于试验机、静止扭矩检测等测试系统中,由于该产品出色的稳定性、较高的测量精度和极高的性价比而受到用户的赞誉。
1

二、特点:
1、电阻应变式原理。
2、精度高。
3、性能稳定可靠,大量程扭矩测量。
4、安装使用方便。

三、主要技术参数:
量程 20kg-15t 灵敏度 1.5-2mV 飞线性误差 <0.05%F.S
滞后误差 <0.05%F.S 复性性误差 <0.03%F.S 蠕变 <0.05%F.S
零点输出 <±1%F.S 温度零点变化 <0.05%F.S/10 温度输出变化 <0.05%F.S/10℃
绝缘电阻 >2000MΩ 工作温度 -10-+55℃ 安全极限负载 120%F.S
输入电阻 400±50Ω 输出电阻 350±3.5Ω 激励电压 5-12V

四、规格:

系列规格

20-50Kg

100Kg

200-1000Kg

1500-3000Kg

5000Kg

10000Kg

15000Kg

M

M10×1.25

M10×1.25

M12×1.25

M20×1.5

M24×2

M30×2

M36×3

A

60

60

84

80

92

125

150

B

20

25

24

50

58

60

60

C

60

60

84

100

130

180

188

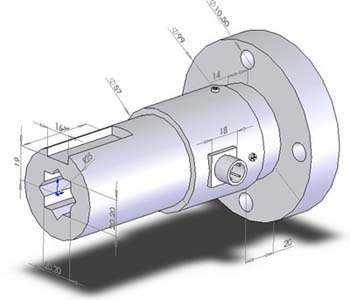

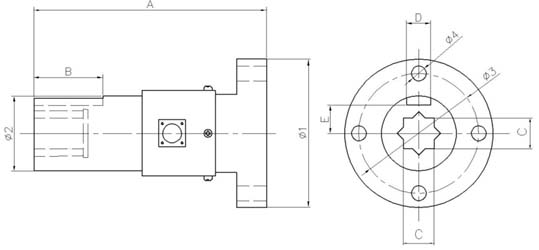

五、外型尺寸图:
